Antik Yunan’ın dahi matematikçisi Arşimet’i hepimiz biliriz, değil mi? “Bana yeterince uzun bir manivela verin, dünyayı yerinden oynatayım!” sözüyle tarihe geçmiştir. Bu iddialı ifade, manivelanın potansiyelinin adeta sınırsız olduğunu gösterir aslında. Bugün, günlük hayatımızda hiç fark etmesek de, pek çoğumuz farklı formlarda manivelaları kullanıyoruz. O bildiğimiz konserve açacağı mı? İşte size keskin kenarlı bir manivela. Parklardaki tahterevalli de basit bir manivela sistemi değil mi?
Ağır bir yük trenini hareket ettirmek için devasa bir güce ihtiyaç duyulur. Ama demiryolu işçisi, o kocaman tren vagonlarını, bir “levye” yani güçlü bir manivela sayesinde kolayca harekete geçirebilir. Bu basit manivela prensibi, aslında çok daha karmaşık sistemlerin, mesela bir otomobil şanzımanının kalbinde yatıyor. Gelin, bu basit ama etkili prensibin, motor gücünü tekerleklere nasıl aktardığına bir bakalım.
Manivela Prensibi: Kuvveti Dönüştürmenin Temeli
En temel manivela şekliyle başlayalım: sabit bir dayanak noktası (destek noktası) üzerinde çalışan sert bir çubuk. Diyelim ki bu manivelanın bir ucu diğerinden iki kat uzun. Uzun olan uca 10 kiloluk bir ağırlık koyduğumuzda, kısa uca sadece 5 kilo koyarak dengeleyebiliriz. Yani daha az kuvvetle daha büyük bir ağırlığı kontrol edebiliriz. Eğer 25 kiloyu kaldırmamız gerekiyorsa, sadece daha uzun bir manivela kullanmamız yeterli olur. İşte bu kadar basit!
Peki ya sürekli hareket istiyorsak? Manivelayı havaya kaldırıp şeklini biraz değiştirirsek, bir krank elde ederiz. İkinci bir manivela ekleyerek çift krank da yapabiliriz. Bu durumda kısa kol mesafenin dörtte birini hareket ettirse de, bize dört kat daha fazla kuvvet kazandırır. Sürekli hareket için daha fazla kola ihtiyacımız var. Bir kürekli çark düşünün; büyük çark daha az döner ama daha fazla kuvvet uygular. Bir kürekli çark, aslında bitmek bilmeyen bir manivela serisidir!
Dişliler: Sürekli Hareketin Anahtarı
Bu dönen manivelaları daha güçlü hale getirmek ve birbirlerine temas ettikleri yerdeki sürtünmeyi azaltmak için, kenarlarını yuvarlayıp birbirine sorunsuz bir şekilde geçip çıkacak dişler şeklinde tasarlayabiliriz. İşte o zaman güç, dişli çarkların dönen manivelaları aracılığıyla sorunsuz ve kesintisiz bir şekilde akmaya başlar.

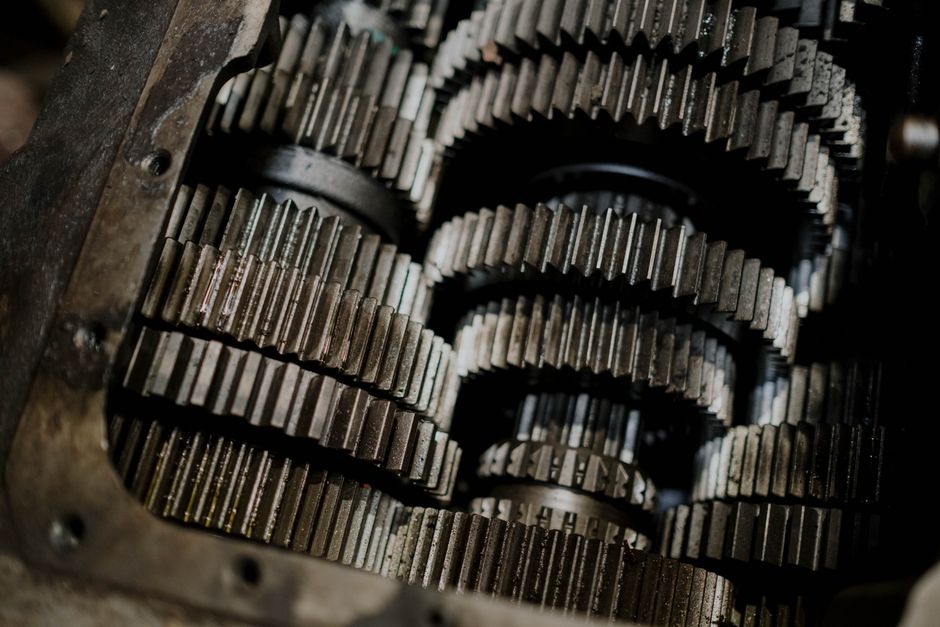

Dişliler pek çok çeşitte ve boyutta üretilir: küçük dişliler, büyük dişliler, sonsuz dişliler, konik dişliler ve hatta asimetrik dişliler… Yollarımızdaki otomobillerin şanzımanlarında, 100 milyondan fazla dişli dönüp duruyor. Motorun gücünü tekerleklere ileten bu dişli sistemi, araçlarımızın vazgeçilmez bir parçası.
Otomobil Şanzımanları: Gücü Hız ve Torka Göre Ayarlamak
Otomobil şanzımanını, vites kolunun hemen altında buluruz. Gelin, bir otomobilin manuel şanzımanındaki dişlileri adım adım inceleyelim. Soldaki mil motordan gelirken, sağdaki mil gücü arka tekerleklere taşır. Bu ikisini dişlilerle bağlamak için, ara şaft olarak bilinen başka bir şafta ihtiyacımız var. Bu iki dişli, gücü motor şaftından ara şafta taşır ve her zaman birbirine bağlı, yani ‘kavramış’ haldedir.
Tekerleklere giden tahrik milindeki bir dişli, mil etrafında serbestçe dönebilir. Bunu ara şafttaki başka bir dişliyle eşleştiririz. Motor çalışırken bu dişliler sürekli döner. Bir dişli setinden diğerine geçmek için, şanzımanımıza bir debriyaj manşonu gerekir. Bu manşon tahrik milinde dönemez ama ileri geri kayabilir. Manşona büyük bir dişli monte ederiz, bu dişliyi ileri geri kaydırarak ara şaftın ortasındaki küçük dişliyle eşleştirebiliriz. İşte şu an viteste değiliz, yani boştayız (nötr). Motorla birlikte sürekli bağlı olan dişliler dönerken, arka tekerleklere giden mil sabit durur.
3000 kiloluk bir otomobili hareket ettirmek, büyük bir kuvvet gerektirir. Bu yüzden düşük hızda (birinci vites), ara şafttaki en küçük dişlinin tahrik milindeki en büyük dişliyi döndürmesine izin vererek en büyük manivela etkisini elde ederiz. Model motorumuz dakikada 90 devirle dönerken, düşük vites devreye girdiğinde arka tekerlek dakikada 30 devirle döner. Motor hızının yaklaşık üçte biri ama üç katı kuvvetle!
Araba hareket etmeye başladıktan sonra, daha hızlı ivmelenmek isteriz. Bu yüzden manşonu geriye doğru kaydırarak arka tekerleklere giden şafttaki başka bir dişliyle eşleştirerek ikinci vitese geçeriz. Şimdi tekerlek dakikada 60 devirle dönüyor. Daha yüksek hızlar için gücün doğrudan arka tekerleklere gitmesini isteriz. Manşonu ileri doğru kaydırırız, böylece motor şaftıyla eşleşir. Güç doğrudan motordan tahrik miline gider. Artık tekerleklere giden mil, motorla aynı hızda, dakikada 90 devirle dönüyor.
Ama bir sorun var: Bir otomobilin ileri gitmesi gerektiği gibi, geri de gidebilmesi lazım. Bu yüzden arka tekerleklere giden şaftı tersine çevirmek için bir dişli seti daha ekleriz. Geri vites devreye girdiğinde, güç şanzımandan farklı bir yolla geçer. Böylece ileri gitmek için üç, geri gitmek için de bir adet dönen manivela setine sahip oluruz. Vites değiştirme koluyla, istediğimiz dişli setine geçebiliriz.
Senkronizörler: Yumuşak Vites Geçişlerinin Gizemi
Şanzımandaki tüm bu dönen dişliler ilk zamanlar bolca gürültüye ve aşınmaya neden oluyordu. Uzman sürücüler, vites değiştirme ve motor hızlarını dikkatlice ayarlayarak sessizce vites değiştirebiliyorlardı ama çoğumuz vites değiştirirken bolca gürültü çıkarıyorduk. Çünkü dişliler aynı hızda dönmüyordu, yani senkronize değillerdi. İşte bu noktada mühendisler devreye girerek senkronizör geliştirdiler.
Senkronizör, bir şişenin kapağına sıkıca vidalanan bir mantar gibi çalışır. Mantar, şişe kendisiyle birlikte dönmeye başlayana kadar döner. Senkromeç de aynı şekilde işler. İkinci veya yüksek vitese geçerken, senkronizör dişlileri bir araya gelmeden önce aynı hıza getirir. Tamburlar, dişliler aynı hızda dönmedikçe vites geçişine izin vermez. Dişliler bir araya geldiğinde hiçbir sürtünme veya gürültü olmaz ve vites değişimi sessiz ve kolay bir şekilde gerçekleşir.
Günümüz otomobil şanzımanlarında, ilk kalkışta bize güçlü bir manivela etkisi veren kuvvetli bir düşük vites bulunur. İkinci viteste, aynı motor devrinde daha hızlı gitmek için manivela oranını değiştirebiliriz. Üçüncü vitesin manivela etkisiyle ise güç doğrudan arka tekerleklere gider ve istediğimiz kadar hızlı gidebiliriz. Artık her sürücü, hızdan bağımsız olarak istediği zaman vites değiştirebilir. İşte bu sayede, otomobil şanzımanımızdaki dönen manivelalar, en zorlu yokuşlarda bile ne kadar sorunsuz ve güvenilir çalıştığını bize gösterir.
—
Sıkça Sorulan Sorular
Soru 1: Manivela prensibi günlük hayatta başka nerelerde karşımıza çıkar?
Manivela prensibi aslında hayatımızın birçok alanında gizlidir. Örneğin, bir makas kullanırken, bir el arabasını iterken, hatta bir kapıyı açarken bile bu prensibi kullanırız. Menteşe destek noktası, kapı kolu ise uyguladığımız kuvvetin koludur. Basit bir tahterevalli veya bir şişe açacağı da manivela prensibinin en bariz örneklerindendir.
Soru 2: Şanzımandaki vitesler neden farklı boyutlarda oluyor?
Şanzımandaki dişlilerin farklı boyutlarda olmasının temel nedeni, motorun ürettiği gücü (tork) ve hızı tekerleklere farklı oranlarda aktarabilmektir. Küçük bir dişli büyük bir dişliyi çevirdiğinde daha az hız ama daha fazla tork elde edilir (kalkış ve tırmanma için idealdir). Tam tersi durumda ise daha yüksek hız ancak daha az tork sağlanır (uzun yolda yakıt verimliliği ve hız için). Bu sayede araç, farklı yol koşullarına ve hız ihtiyaçlarına göre optimize edilebilir.
Soru 3: Senkronizör olmasaydı vites değiştirmek nasıl olurdu?
Senkronizörler olmasaydı, vites değiştirmek çok daha zor, gürültülü ve araca zarar veren bir eylem olurdu. Çünkü farklı hızlarda dönen dişliler doğrudan birbirine çarparak sürtünme, aşınma ve “çatlama” seslerine neden olurdu. Sürücülerin, vitesleri eşleştirmek için debriyaj ve gaz pedalını çok hassas bir şekilde kullanmaları, hatta çift debriyaj gibi teknikleri uygulamaları gerekirdi ki bu da sürüş deneyimini oldukça karmaşık hale getirirdi.
